上海某网络公司厂房承重检测及钢结构焊缝探伤

发布日期:2019-08-15 08:37 作者:厂房检测中心

  受检房屋位于上海市闵行区,本次受检房屋为一幢地下1层地上10层的钢筋混凝土框架-剪力墙结构房屋,楼板为钢筋混凝土现浇板。该房屋建造于2007年,总建筑面积约为8639.70㎡。目前业主在该房屋的三层、四层和五层北侧阳台(4-5/ E-(1/F)轴区域)分别增设了重约690kg 、600kg和600kg的精密空调外机支架,并在四层和五层支架上分别放置了总重约520kg的4台精密空调外机,在三层支架上放置了总重约606kg的5台精密空调外机。

  为了解该房屋阳台放置精密空调后的楼板承重情况和精密空调外机支架的焊缝情况,为后续能否放置精密空调外机提供技术依据,特委托我厂房检测中心对受检房屋四层北侧阳台(4-5/ E-(1/F)轴区域)的楼板承载力及精密空调外机支架的焊缝进行检测。本次厂房承重检测及钢结构焊缝探伤检测内容如下:

  (1)建筑的使用情况调查

  通过对现场的实地考察及向委托方了解、调查建筑的使用功能及使用情况,了解是否有改变结构以及用途变更等情况,了解房屋的修缮历史等。

  (2)结构图的复核

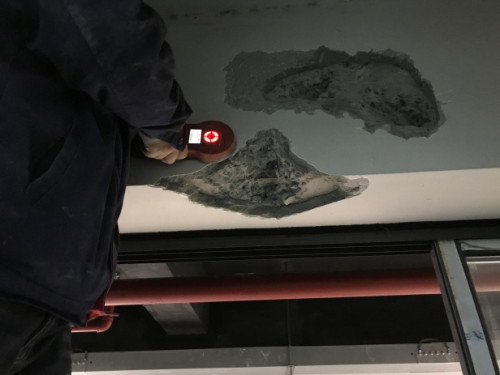

  根据委托方提供的结构图纸,现场采用DISTO TM A8激光测距仪、5M钢卷尺、PS200钢筋探测仪、0-200mm游标卡尺和DJLC-A楼板测厚仪等对该房屋的梁、柱、板、墙的构件位置、截面尺寸、楼板厚度、钢筋布置等结构概况进行现场复核。

  (3)房屋结构损伤状况检测

  检查受检房屋是否存在裂缝、变形以及局部损伤情况,用文字、照片等形式进行记录与分析。

  (4)房屋结构材料强度检测

  按照《结构混凝土抗压强度检测技术规程》(DG/TJ08-2020-2007)、《回弹法检测混凝土抗压强度技术规程》(JGJ/T23-2011)的规定,检测构件混凝土强度。

  (5)房屋阳台局部楼板承载力验算

  根据《建筑结构荷载规范》(GB50009-2012)、《混凝土结构设计规范》(GB 50010-2010)等相关规范标准,对该房屋局部楼板的承载力进行验算。

  (6)空调外机支架焊缝磁粉检测

  根据《无损检测 焊缝磁粉检测》(JB/T6061-2007) 相关规范标准,对该房屋四层北侧阳台精密空调外机支架焊缝进行检测。
