房屋结构测绘和局部安全性检测

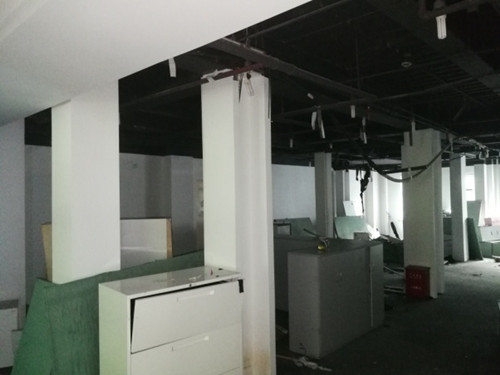

　　受检房屋位于上海市徐汇区，为一栋四层钢筋混凝土框架结构房屋，房屋主要改造为在8-9/E-F轴、9-10/E-F轴、9-10/C-D轴区域开洞，增加一部电梯和两部楼梯，又封堵5-8/(1/B)-D轴、1-7/A-F轴区域洞口，同时封堵5-7/E-F轴区域的楼梯洞口。为了解改造后房屋安全性，特委托对该房屋进行房屋结构测绘和局部安全性检测。

　　房屋平面形式呈矩形，东西向轴线宽17.70m，南北向轴线长35.90m，建筑高度为15.10m，建筑面积约为2750.00 ㎡，一、二层层高均为3.00m，三层层高为4.50m，四层层高为4.60m，混凝土框架柱的尺寸主要为400mm×450mm;钢柱尺寸主要为H400mm×250mm×8mm×12mm;钢梁尺寸主要为H400mm×300mm×10mm×14mm，受检房屋改造后主要作为办公楼使用。

　　根据房屋质量检测的相关规定，针对受检房屋的特点和实际状况，本次房屋结构测绘和局部安全性检测鉴定的主要内容包括：

　　(1)房屋建筑、结构概况调查;

　　(2)房屋使用情况调查和结构测绘;

　　(3)房屋完损状况检测;

　　(4)房屋主体结构材料强度检测;

　　(5)结构承载力验算;

　　(6)检测鉴定结论及处理建议。


　　主要技术依据：

　　(1)《建筑结构检测技术标准》(GB/T50344-2004);

　　(2)《建筑结构荷载规范》(GB50009-2012);

　　(3)《钢结构现场检测技术标准》(GB/T50621-2010);

　　(4)《钢结构设计标准》(GB50017-2017);

　　(5)《钢结构工程施工质量验收规范》(GB50205-2001);

　　(6)《混凝土中钢筋检测技术规程》(JGJ/T152-2008);

　　(7)《混凝土结构现场检测技术标准》(GB/T 50784-2013)

　　(8)《混凝土结构设计规范》(GB50010-2010)

　　(9) 委托方提供的资料。
