上海某药企厂区房屋沉降观测

作者:工程检测 日期:2019-12-04 11:25:51 阅读:0

  上海XX药业有限公司厂区位于上海市奉贤区,该厂区房屋共有19栋,分别为综合楼、食堂、新产品车间、综合制剂、综合仓库、提取车间、化学品库、污水处理、锅炉房、动力工程楼、清洗消毒室、消防水池A、消防水池B、生产水池、循环水池、产品生物检验楼、门卫A、门卫B及门卫C,除食堂为排架结构、门卫A/B/C为砖混结构外,其他房屋均为框架结构,房屋均建造于2014年。该厂区平面呈矩形,总用地面积为78353.9㎡,建、构筑物占地面积为33017.7㎡。目前厂区房屋已投入使用。

  受该药企委托,我厂房检测中心对位厂区19栋房屋进行房屋沉降观测。观测的主要目的是监测建筑物在使用过程的沉降变化,并为业主单位提供准确可靠的建筑物动态沉降数据,以便能及时掌握变形情况,使各方能及时分析原因,采取措施,防止事故发生,确保工程安全。

  房屋沉降观测点的布设——根据《建筑变形测量规范》JGJ8-2016,沉降观测点的布设应符合下列规定:

  1)建筑的四角、核心筒四角、大转角处及沿外墙每10m~20m处或每隔2 ~3根柱上;

  2) 高低层建筑、新旧建筑和纵横墙等交接处的两侧;

  3) 建筑裂缝、后浇带两侧、沉降缝两侧、基础埋深相差悬殊处、人工地基与天然地基接壤处、不同结构的分界处及填挖方分界处以及地质条件变化处两侧;

  4) 对宽度大于或等于15m、宽度虽小于15m,但地质复杂以及膨胀土、湿陷性土地区的建筑,应在承重内隔墙中部设内墙点,并在室内地面中心及四周设地面点;

  5) 邻近堆置重物处、受振动显著影响的部位及基础下的暗泯处;

  6) 框架结构及钢结构建筑的每个或部分柱基上或沿纵横轴线上;

  7) 条形基础、箱形基础底板或接近基础的结构部分之四角处及其中部位置;

  8)重型设备基础和动力设备基础的四角、基础形式或埋深改变处;

  9) 超高层建筑或大型网架结构的每个大型结构柱监测点数不宜少于2个,且应设置在对称位置。

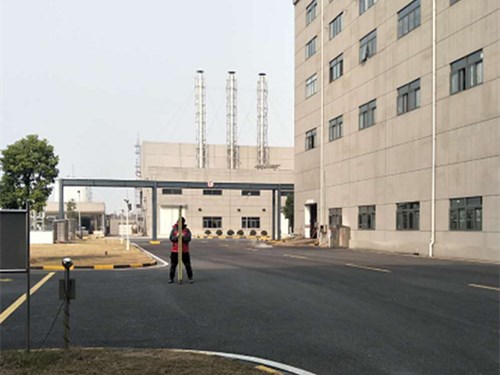

  根据现场实际情况,本工程19栋房屋沉降观测点埋设于柱上,个别观测标志点由于现场条件所限埋设于墙体上,共布设180个观测点。
