上海钢结构屋面完损检测

发布日期:2020-06-24 16:02 作者:厂房检测中心

  本次钢结构屋面完损检测项目受检房屋位于上海市黄浦区,分别为1#屋面、2#屋面和3#屋面。受检屋面均建于2008年,1#屋面结构图纸齐全。2#屋面和3#屋面图纸缺失。据调查,受检屋面自建成后未发生使用异常等情况。

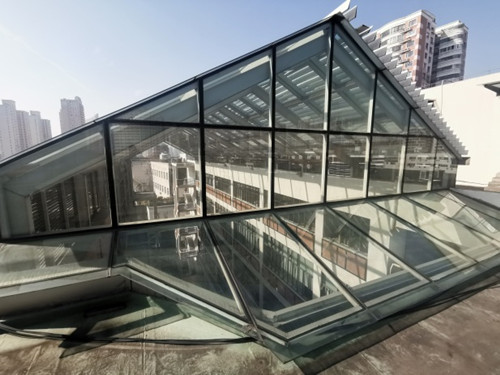

  1#屋面东西向轴线总长为33.90m,南北向轴向总长为9.24m,屋面投影面积为313.24㎡。屋脊高为27.98m,屋檐高为25.10m。屋架采用钢结构屋架,钢梁主要截面尺寸为H250mm×115mm×8mm×10mm,檩条主要截面尺寸为□150mm×100mm。该屋面通过钢柱进行支撑。屋面板采用透光玻璃板。

  2#屋面结构形式、构件尺寸与1#屋面一致,2#屋面东西向轴线总长为4.88m,南北向轴向总长为9.30m,屋面投影面积为46.14㎡。屋脊高为9.70m,屋檐高为7.84m。屋面板采用透光玻璃板。

  3#屋面结构形式、构件尺寸与1#屋面一致,3#屋面东西向轴线总长为7.78m,南北向轴向总长为8.20m,屋面投影面积为79.20㎡。屋脊高为8.20m,屋檐高为7.78m。屋面板采用透光玻璃板。

  为了解该批屋面的完损现状,特委托对受检屋面进行完损检测。现场检测日期:2019年12月9日。本次钢结构屋面完损检测的主要内容包括:

  (1)屋面钢结构使用情况等历史资料调查;

  (2)屋面钢结构布置复核;

  (3)屋面钢结构节点连接检查;

  (4)屋面钢结构损伤调查;

  (5)提供检测结论及建议。


  技术依据及判定标准

  (1)《钢结构工程施工质量验收规范》(GB 50205-2001);

  (2)《钢结构现场检测技术标准》(GB/T 50621-2010);

  (3)《建筑结构检测技术标准》(GB/T 50344-2004);

  (4)《房屋完损等级评定标准》(城住字(1984)第678号);

  (5)业主提供的有关资料。
