苏州某桥梁承载力检测

发布日期:2020-07-21 09:05 作者:厂房检测中心

项目简介

  • 项目名称:苏州市某电力电缆有限公司桥梁承载力检测

  • 检测类型:桥梁承载力检测

  • 检测面积:7800/平米



检测内容

  本项目共包括两座混凝土梁桥的检测,两座桥均为位于苏州市吴江区某电力电缆有限公司厂区内,因厂区道路车辆通行的需求,为了解该两座桥梁的承载能力,该厂区公司特委托我桥梁检测部对该两座桥承载能力进行检测。根据委托鉴定要求,本次桥梁承载力检测项目具体检测内容如下:

  (1)桥梁外观病害检查;

  (2)桥梁结构尺寸测量;

  (3)桥面线形测量;

  (4)混凝土碳化检测;

  (5)混凝土强度检测;

  (6)钢筋保护层厚度检测;

  (7)钢筋配置情况检测;

  (8)钢筋锈蚀程度检测;

  (9)桥梁技术状况评定;

  (10)桥梁承载能力检算。

  两座桥梁结构形式均为预制空心板简支梁桥,桥面铺装均为混凝土桥面板。A桥长为22.0m,跨径组合为6.0+10.0+6.0m,桥面总宽为10.6m,桥面横向布置为1.50m(人行道)+7m(机动车道)+1.50m(人行道),栏杆采用钢筋混凝土栏杆,设计荷载等级为公路Ⅰ级,建成于2003年;B桥长为8.0m,桥面总宽为10.6m,桥面横向布置为1.50m(人行道)+7m(机动车道)+1.50m(人行道),栏杆采用钢筋混凝土栏杆,设计荷载等级不详,建成时间约上世纪八九十年代。



主要技术依据

  1.《公路桥梁技术状况评定标准》(JTG/T H21-2011);

  2.《公路桥梁承载能力检测评定规程》(JTG/T J21-2011);

  3.《公路桥涵设计通用规范》(JTG D60-2015)

  4.《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG 3362-2018)

  5.《公路桥涵地基与基础设计规范》(JTG D63-2007)

  6.《回弹法检测混凝土抗压强度技术规程》(JGJ/T23-2011);

  7.《混凝土结构现场检测技术标准》(GB/T 50784-2013);

  8.《混凝土结构设计规范》(GB 50010-2010);

  9.委托方提供的天到桥设计图纸。

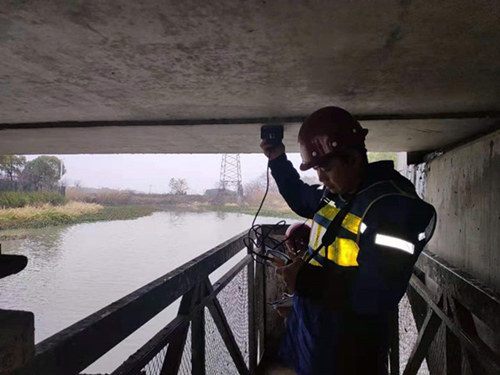

现场作业图
