长沙某汽车部件公司货架检测

项目简介

• 项目名称：长沙XX汽车部件有限公司1R~4R货架检测

• 检测类型：货架检测

• 现场检测日期：2020年8月5日

检测内容

　　长沙XX汽车部件有限公司受检立体货架位于湖南省长沙市长沙县，受检范围为RBCC车间102仓库的1R~4R货架。2R货架与3R货架的间距为0.56m，1R货架与2R货架、3R货架与4R货架间的通道宽度均为1.88m。该批货架类型主要为横梁式货架，共6层，一层层高为1.19m，二~六层层高均为1.14m，货架立柱高7.95m(部分货架立柱高为8.93m)。货架立柱和横梁均采用C型薄壁型钢，立柱主要截面尺寸为C120mm×95mm×2.5mm，横梁主要截面尺寸为C140mm×50mm×2.0mm。货架安装于2020年8月，所有货架均采用地脚螺栓与地坪连接。为了解受检货架的施工质量情况，特委托对受检货架进行检测。

　　本次货架检测的主要内容包括：

　　(1)货架尺寸复核;

　　(2)货架变形情况检测;

　　(3)地脚螺栓和普通螺栓检查;

　　(4)货架碰撞点排查。

判定标准

　　(1)《钢货架结构设计规范》(CECS23:90);

　　(2)《立体仓库焊接式钢结构货架技术条件》(JB/T5325-2017);

　　(3)《立体仓库组合式钢结构货架技术条件》(JB/T11270-2011);

　　(4)《自动化立体仓库设计规范》(JB/T 9018-2011);

　　(5)《钢结构焊接规范》(GB50661-2011);

　　(6)《钢结构设计标准》(GB50017-2017);

　　(7)《紧固件机械性能有效力矩型钢锁紧螺母》(GB/T3098.9-2010);

　　(8)《建筑地面工程施工质量验收规范》(GB50209-2010);

　　(9) 委托方提供的相关资料(货架设计图纸)。

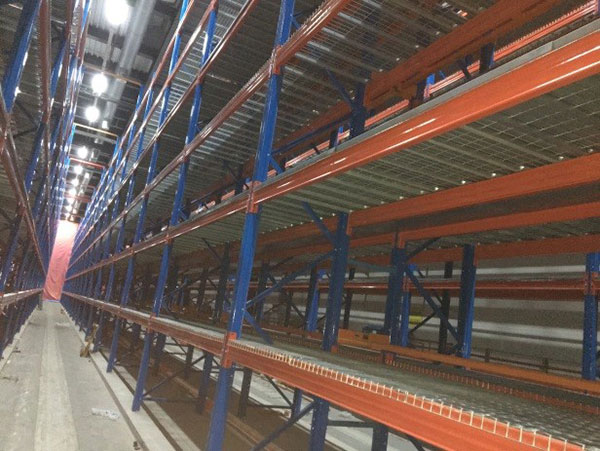

现场检测图
