某部队房屋屋面承载力专项检测项目案例分析

作者:www.huagugc.com    发布时间:2023-03-02 15:32:24

  某部队房屋主体为地上二层,局部三层,结构形式为砖木结构,房屋建成至今已使用近百年,现业主拟对房屋屋面防水进行翻新修缮,为了解翻新修缮后房屋屋面承载性能,需对该房屋进行屋面承载力专项检测,并为后续房屋的使用提供技术参考。通过对该房屋屋面的现场检测情况及施工资料的调查,对屋面承载力进行计算分析,并提出了相应的处理措施。

某部队房屋屋面承载力专项检测

  对于既有建筑,建造年代久远,维护不当,常常会存在渗漏、变形、损坏等情况,会给正常使用带来不便,也会影响房屋的安全使用。

  1 项目概况

  房屋约建造于1932年,建成至今已使用近百年,主体地上二层,局部三层,砖木结构,屋面为多坡瓦屋面,建筑面积约1667㎡。

  2 建筑结构概况

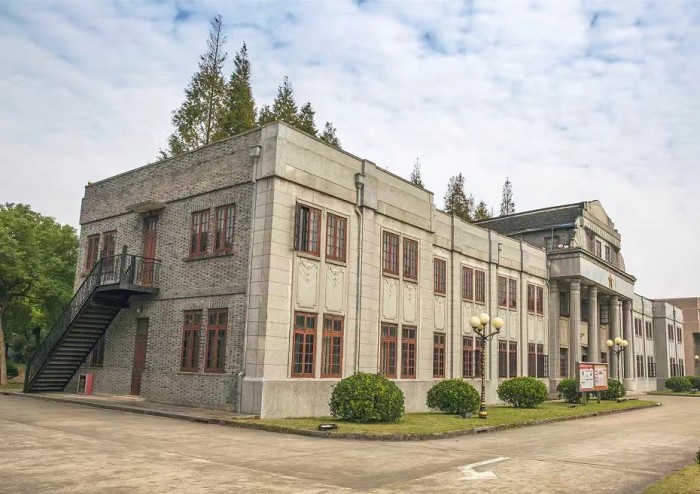

  房屋平面呈“凸”字形,东西向总长62.70m,南北向总宽33.00m。房屋±0.000为一层室内地面标高,室内外高差0.26m,建筑总高度为13.24m。房屋一层层高为3.90m,二层层高为3.50m~6.50m,三层层高为3.09m~5.84m,屋面均为木结构(木屋架+檩条+木板+青瓦)坡屋面。房屋目前主要作为办公楼使用。房屋外立面如附照1、附照2所示。

  房屋主体结构为砖木结构,竖向受力构件主要由外围砖墙、内部砖墙组成,屋面承重构件主要为木屋架。根据现场检测结果,木屋架主要由200mm×300mm、150mm×150mm、150mm×150mm、75mm×150mm等方木及A100、A160等圆木组成,木材主要采用松木。

  3 屋面翻新方案调查

  为处理房屋屋面渗水、漏水问题,委托方拟对房屋屋面进行翻新修缮,根据委托方所提供资料显示,翻新后屋面构造从上至下依次为:①170mm×160mm小青瓦;②30mm厚1:3水泥砂浆满铺钢丝网;③防水卷材;④屋面木板。

  4 房屋屋面结构测绘

  调查相关资料,房屋竣工于1932年,原始建筑、结构设计图纸资料缺失。

  5 房屋屋面完损状况调查

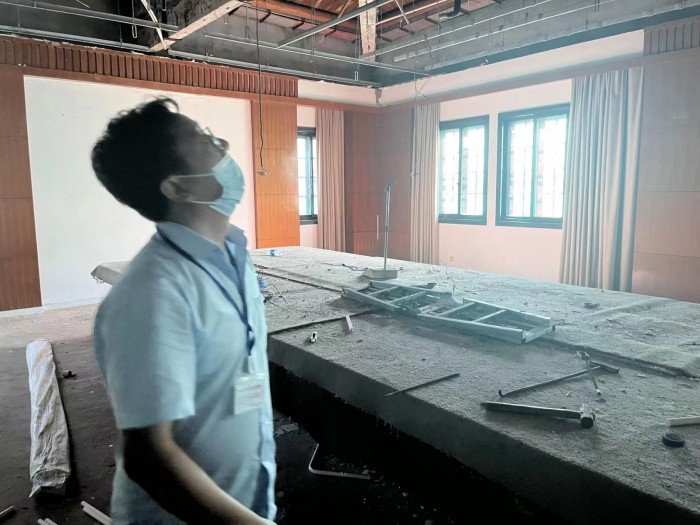

  为了解房屋屋面的完损状况,现场对损伤状况进行调查。调查结果表明:房屋屋面结构构件及连接节点的外观质量基本完好,未见明显结构性损伤。

屋面承载力检测

  6 房屋屋面结构承载力验算

  依据国家标准《民用建筑可靠性鉴定标准》(GB50292-2015)、国家标准《木结构设计标准》GB50005-2017、国家标准《建筑结构荷载规范》GB50009-2012,按照现场检测数据建立结构力学模型,采用结构分析和设计软件对房屋木屋架的结构承载力进行验算。

  7 结论与建议

  (1)房屋屋面结构构件及连接节点的外观质量基本完好,未见明显结构性损伤。

  (2)依据国家标准《民用建筑可靠性鉴定标准》(GB50292-2015)、国家标准《木结构设计标准》GB50005-2017、国家标准《建筑结构荷载规范》GB50009-2012,在重力荷载作用下(不考虑地震作用),房屋屋面木屋架各杆件承载力基本满足计算要求。

  (3)屋面翻新修缮须严格控制屋面荷载,不得超过1.7kN/㎡。

  参考文献

  [1]国家标准《建筑结构检测技术标准》GB/T50344-2019;

  [2]国家标准《木结构工程施工质量验收规范》GB50206-2012;

  [3]行业标准《木结构现场检测技术标准》(JGJ/T 488-2020);

  [4]《上海市历史文化风貌区和优秀历史建筑保护条例》(2019 年修正本);

  [5]国家标准《既有建筑鉴定与加固通用规范》GB55021-2021;

  [6]国家标准《建筑结构荷载规范》GB 50009-2012;

  [7]国家标准《民用建筑可靠性鉴定标准》GB50292-2015;

  [8]国家标准《木结构通用规范》GB55005-2021;

  [9]国家标准《木结构设计标准》GB50005-2017;

  [10]行业标准《木结构现场检测技术标准》JGJ/T 488-2020;

  [11]地方标准《优秀历史建筑保护修缮技术规程》(DG/TJ08-108-2014);

  [12]《原上海县政府旧址保护工程》建筑、结构竣工图(图纸不齐全),日期:2006年3月。
