上海某钢结构舞台安全性检测报告

作者:工程检测 日期:2019-05-27 14:04:21 阅读:

  一、检测目的、范围和内容

  受检钢结构舞台搭建位置为上海某体育中心室内,位于上海市。本次受检对象为临时搭建舞台,舞台搭建时间为2019年2月17日,拟拆除日期为2019年2月18日。现为了解此钢结构舞台的安全性,特委托我司对该舞台进行安全性检测。检测内容主要包括:

  (1)钢结构构件截面的检测;

  (2)钢结构节点连接情况;

  (3)钢结构完损情况检测;

  (4)根据检测结果,结合实际情况,对钢结构舞台进行建模计算分析,判断舞台是否满足安全使用要求,并提出相关处理建议,出具检测报告。

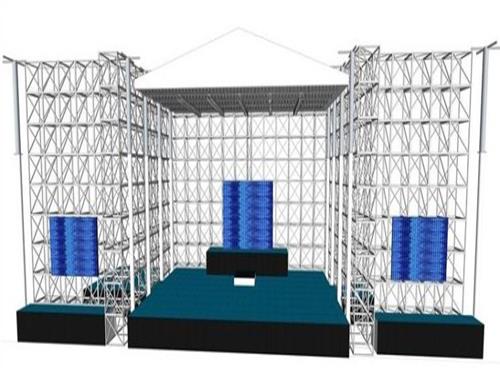

  二、舞台工程概况

  舞台分为舞台背景墙及演出平台两部分。舞台背景共三块,其中舞台中间背景墙总长22.0m,宽4.0m,总高10.0m,此背景墙桁架由若干横杆、竖杆及斜撑组成,横杆长2.0m,竖杆长1.5m,受力杆件主要为钢管,钢管直径为48.0mm,壁厚为3.2mm,钢材强度等级均为Q235级。搭建时铸钢或冲压轮盘焊接在立柱上;横杆通过横杆头与立柱上的轮盘进行连接;通过销片进行固定。

  舞台两侧背景对称一致,平面形式不规则,此背景墙桁架由若干横杆、竖杆及斜撑组成。舞台两侧背景墙总高10.0m,横杆长2.0m,竖杆长1.5m,受力杆件主要为钢管,钢管直径为48.0mm,壁厚为3.2mm,钢材强度等级均为Q235级。搭建时铸钢或冲压轮盘焊接在立柱上;横杆通过横杆头与立柱上的轮盘进行连接;通过销片进行固定。

  演出平台总长32.0mm,宽16.0m,平台高度为1.1m,结构形式为钢桁架,钢柱采用圆钢管,直径为48.0mm,壁厚为3.2mm,钢梁采用方钢管,截面尺寸为25.0mm×50.0mm,壁厚为2.0mm,钢材强度等级均为Q235级。该临时搭建结构未设置基础。

  三、现场检测

  1.舞台尺寸测绘

  现场采用LeicaD2手持式激光测距仪、钢卷尺、游标卡尺等对舞台总尺寸及构件尺寸进行测量及复核。结果表明,舞台钢结构的结构布置情况及总尺寸与业主提供的搭建方案图基本相符。

  2.舞台完损检测

  为明确舞台钢结构构件及节点的完损状况,现场对舞台进行了损伤检测。经检测,舞台及背景墙钢结构构件基本完好,未发现锈蚀现象,连接节点无明显松动,现场LED屏及投光灯与主体结构连接完好。

  四、检测结论和建议

  1.检测结论

  通过对该临时搭建舞台的现场检测及计算分析,得出以下结论:

  (1)受检临时搭建舞台由两部分组成,分别为背景墙及演出平台。舞台中间和两侧背景墙主要采用桁架结构,主要受力构件采用钢管,钢管直径为48.0mm,壁厚为3.2mm;演出平台采用钢桁架结构,钢柱采用圆钢管,直径为48.0mm,壁厚为3.2mm,钢梁采用方钢管,截面尺寸为25.0mm×50.0mm,壁厚为2.0mm。钢结构材料强度等级均为Q235级。

  (2)检测结果表明,舞台钢结构构件基本完好,未发现锈蚀现象,连接节点无明显松动,现场LED屏及投光灯与主体结构连接完好。

  (3)计算结果表明,舞台背景墙及演出平台主要受力构件均满足承载力要求。

  2.建议

  (1)由于该舞台为临时搭建,未设基础,在使用过程中未经允许不得增加附加荷载;

  (2)若发现节点出现松动,请立即对其进行相应处理,以免发生意外。
