某厂房车间楼板振动测试

　　本次振动测试项目受检2#车间位于上海市奉贤区，该车间三楼在5~7/A~B区域和3~4/B~C区域分别放置三台吸塑机(两台正常使用，一台不能正常使用)及四台裁断机，该批生产设备同时正常工作时对四层办公区域产生明显振动现象。为了解该车间三楼生产设备正常工作时对2#车间的振动影响，业主特委托我厂房检测中心对该车间楼板进行振动测试。

　　本次受检2#车间为一栋四层钢筋混凝土框架结构房屋，建于2015年。该厂房平面呈矩形，作为生产车间使用。总轴网尺寸为94.08m×24.72m，总建筑面积约为9278.50㎡，结构设计使用年限为50年，安全及耐火等级均为二级。

　　振动测试方法：

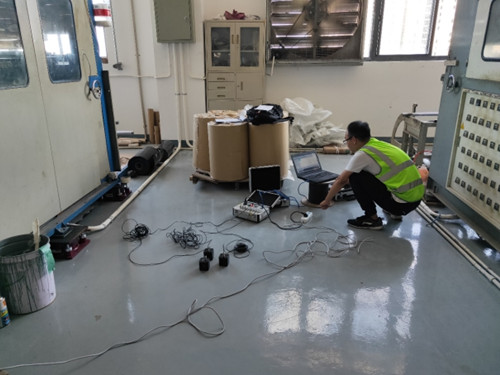

　　根据现场实际情况，在该车间三层生产设备均正常生产时，由委托方指定，在车间四层、三层及二层楼面处确定了若干振动测试监测点，挑选其中的5个监测点作为振动测试点，振动测点编号为C1#、C2#、C3#、C4#及C5#，每个点测试X(东西向)、Y(南北向)、Z(铅垂向)3个方向，其中C1#测点布置在四层楼板7~8/B~C轴区域、C2#测点布置在四层楼板7~8/A~B轴区域、C3#测点布置在三层楼板6~7/A~B轴区域、C4#测点布置在三层楼板3~4/B~C轴区域及C5#测点布置在二层楼板6~7/A~B轴区域。

　　受检车间三层有两种型号的生产设备，分别为XC-2010C型香广电业自动真空高速吸塑成型机及XCLP3型精密液压四柱平面裁断机，其中XC-2010C型香广电业自动真空高速吸塑成型机的输入电压为380V，最大工作气压为8.0MPa，最大功率为40kW;XCLP3型精密液压四柱平面裁断机的电源为380V，最大工作压力为400kN，最大功率为2.2 kW。

　　本次测试工况为：2台XC-2010C型香广电业自动真空高速吸塑成型机(采用最大模具)及4台XCLP3型精密液压四柱平面裁断机同时正常运行。现场每个测点均进行连续采集，每个测点采样时间为1000s，采样频率为100Hz。


　　检测依据及判断标准：

　　(1)《建筑工程允许振动标准》(GB 50868-2013);

　　(2)《机械振动与冲击建筑物的振动振动测量及其对建筑物影响的评价指南》(GB/T 14124-2009/ISO 4866:1990)。

　　(3)《场地微振动测量技术规程》(CECS 74：95);

　　(4)《电子工业洁净厂房设计规范》(GB50472-2008);

　　(5)委托方提供的技术资料和检测要求。
