游泳馆网架测绘,总师办妙手检测

作者:工程检测 日期:2019-10-23 10:19:58 阅读:

  10月份上旬,厂房检测中心收到某学校委托对学校游泳馆进行网架测绘。据了解,该校游泳馆从建成后就投入使用直到现在,现拟定对老化屋面进行修缮,由于屋面网架部分图纸缺失,需要补充技术资料,为后续的修缮提供依据。考虑大跨度空间结构,其结构形式复杂,测绘难度较高,检测中心研究决定将该项目交由总师办来实施。

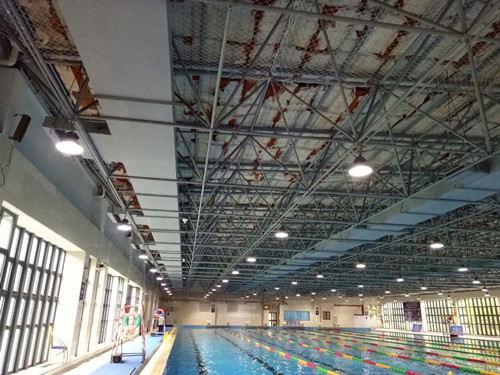

  接到任务,总师办胡工与其他检测工程师奔赴测绘现场。通过现场情况了解,该游泳馆网架属于正放四角锥螺栓球节点平面网架结构,网架平面尺寸为58.8mx33.8m,网架厚度为1.8m,结构找坡中间高2.7m。游泳馆内中间为泳池部分,四周为走道,需要登高,人员在网架上进行检测。

  现场的测绘要点分为四个部分:1.螺栓:主要为螺栓球的直径、壁厚、材料性能;2.杆件:主要为杆件的直径、壁厚、长度;3.网架的高度:网架中间和端部的分别高度;4.连接节点:包括网架与主体结构连接接点、网架与屋面系统的连接节点。

  本次的网架测绘主要的难点是网架属于大跨度空间结构,一是杆件和节点数量较多,二是高空作业。胡工带领技术员摸索网架排布规律、把握关键节点,圆满的完成了本次的游泳馆网架测绘工作。
