房屋检测前图纸测绘

作者:工程检测 日期:2022-09-15 15:43:25 阅读:0

  当检测的房屋没有原始房屋结构图与建筑图时,在房屋检测之前需对房屋进行如下图纸测绘,具体内容为:

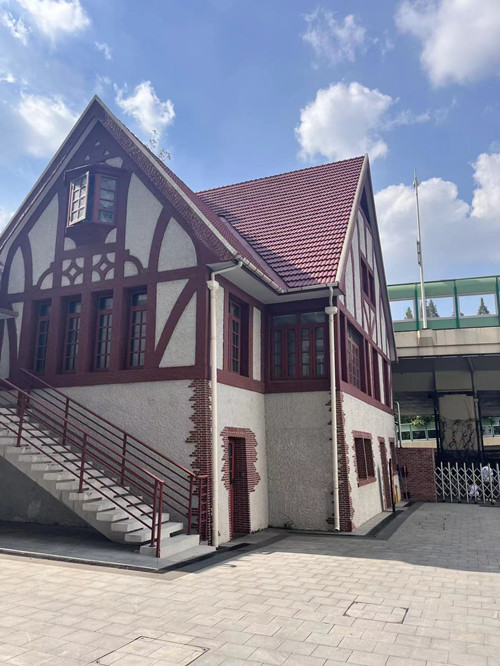

房屋检测5

  1、建筑图纸复核与测绘

  若房屋原始竣工整套图纸缺失或丢失时,需在房屋检测前对房屋建筑图纸与结构图纸进行测绘。建筑图纸测绘内容应包括:主要建筑平面图,必要时增加主要建筑立面图、典型剖面图。

  2、结构图纸复核与测绘

  结构图纸测绘时需根据《既有建筑物结构检测与评定标准》DG/TJ08-804中的规定,房屋检测复核内容的有房屋主要承重构件截面尺寸、钢筋混凝土楼板厚度、主要承重构件及支撑的截面配筋、典型节点连接方式等内容的检测。

  受检房屋原结构设计图纸资料缺失,应进行结构图纸测绘,结构测绘图纸部分有:结构平面布置图、主要结构构件截面尺寸、代表性构件的配筋图,关键部位的配筋构造、节点连接构造详图。
