混凝土强度检测有哪些方法

　　钢筋混凝土结构建筑，是目前房屋建筑中采用最广泛的建筑结构形式，其中的混凝土材料质量直接关系到钢筋混凝土建筑物的寿命。混凝土的抗压强度，是直接反映混凝土质量水平的主要指标之一。混凝土强度检测有哪些方法，今天我们工程师来给大家做简单了解。

　　常用的混凝土强度检测方法有十多种，公司目前采用的混凝土强度检测方法主要是回弹法、钻芯法、超声回弹综合法。

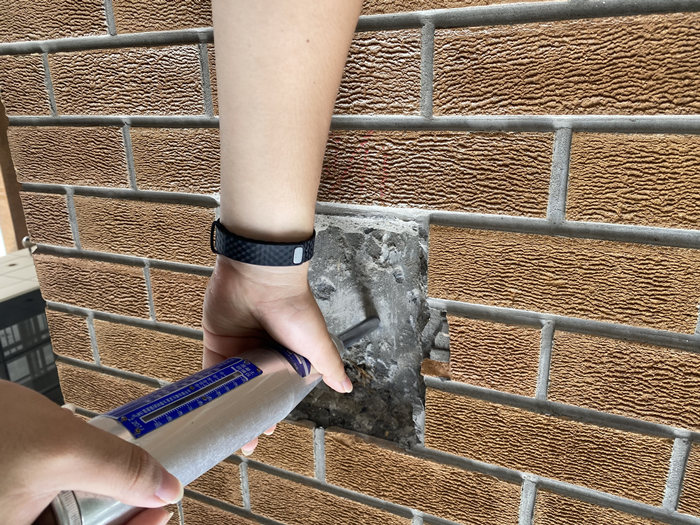

　　回弹法、超声回弹综合法是应用最广泛的无损检测方法。用回弹法检测混凝土抗压强度，虽然检测精度一般，但是它不破坏混凝土的正常使用，而且设备简单、易操作、费用少，故在现场检测中使用较多，业主也容易接受。采用回弹法检测混凝土强度时，工程混凝土应满足规范的七大要求，实际检测时，抽样比例、测区设置、回弹方法要满足规范要求，确保检测数据有效。用超声回弹综合法具有操作简单方便，部分程度上减少了龄期和含水率对混凝土强度的影响，可以更全面反映结构混凝土质量，具有较高的检测精度。

　　但是，最能直接反映混凝土抗压强度质量水平的是钻芯法。钻芯法检测混凝土强度主要用于下列情况：对试块抗压强度的测试结果有怀疑时，如试块强度很高而结构混凝土质量很差，或试块强度不足而结构质量较好等;因材料、施工或养护不良而发生混凝土质量问题;混凝土遭受冻害、火灾、化学侵蚀或其他损害以及表层与内部质量不一致的混凝土;需检测多年使用的建筑结构或构筑物中混凝土强度。对混凝土强度等级低于C1O的混凝土结构，不宜采用钻芯法检测。

　　现场钻取混凝土芯样时，钻取前应预先探测钢筋位置，钻取的芯样内不应含有钢筋，尤其不允许含有与芯样轴线平行的纵向钢筋，以免影响芯样抗压强度。若是配筋较密的构件无法避免开时，芯样内最多允许含有二根直径小于10mm的钢筋。单个构件检测时，其芯样数量不应少于3个。钻取芯样的直径一般不应小于骨料最大粒径的3倍，在任何情况下不得小于2倍。常采用直径100mm或75mm，高度与直径之比1的芯样作为常用标准芯样，高度与直径之比h/d>1的芯样，要考虑修正系数α对强度的修正。

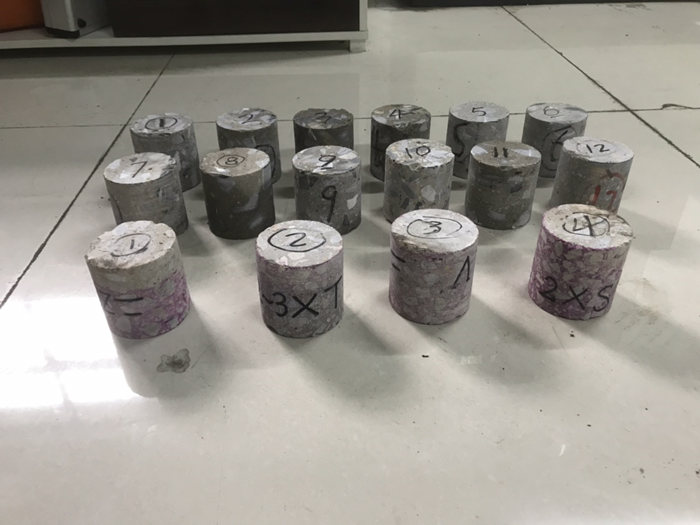

　　近期，公司的检测业务正好有两个项目有钻芯试样，在加工时我们确保芯样的平均直径、高度、平整度、垂直度满足规范要求。控制平整度100mm长度内小于0.1mm，尽量磨平，避免凹凸，端面不平会造成应力集中，影响混凝土抗压强度。高径比严格控制在0.95～1.05之间。垂直度控制在小于2°以内。实际试压时，发现混凝土芯样强度值高低明显，非常离散，低的有些甚至不到10MPa，质量令人堪忧。

　　由于国家对砂石资源开采的严格控制，混凝土砂石原材料供应紧张，混凝土生产商对砂石质量控制不严，造成混凝土总体质量不尽人意。对我们房检企业来说，既是机遇也是挑战。作为城市房屋建筑质量的医生，如何提高我们的混凝土强度检测水平，准确评估混凝土的质量，替业主把脉，做到准确、公正，确保城市建筑的安全，是我们的职责，更是责任，可谓任重道远。
