风电机塔筒垂直度检测方法

　　近年来国家加大了风能的开发力度，从基础施工到风机并网发电，是一个长周期的过程。风电机塔筒垂直度检测是其运营维护工作重要的例行检测项目，具有检测周期长、频率高等特点。风电机塔筒一般为高约70m的圆柱体钢结构，运行过程中会发生由上至下的“香蕉型”倾斜。另外，长期往复的循环载荷也有可能造成地基变松、塔身倾斜，进而对风电机的运行造成损害。

　　三维激光扫描技术应用于风电机塔筒垂直度检测，是目前世界上比较先进的测量技术，具有高自动化、高速率、高精度的特点，无需接触目标本身即能快速、连续、自动地获取海量点云数据，生成高精度三维模型，有效解决常规风机检测技术中存在的局部性、片面性、时效性、精准性、安全性等问题。

　　风电机塔筒垂直度检测方法：

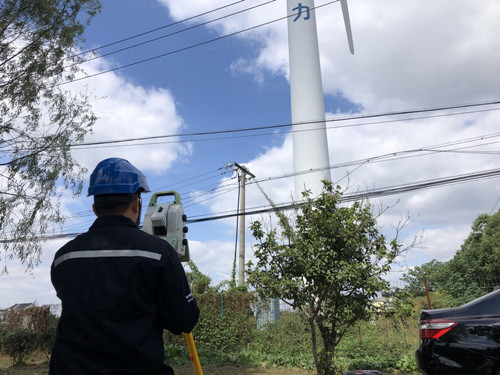

　　1. 常规检测技术。常规检测技术是利用全站仪在风机塔筒结构的搭接处、焊缝明显处观测数据，通过对观测数据的计算得到风机塔筒的垂直度。

　　2. 三维激光扫描技术。利用三维激光扫描仪获取激光点云数据，并利用三维激光点云处理软件进行数据预处理。结合实验室软件编程获取每个风机塔筒14个截面中心坐标并计算垂直度，最后汇总计算风机塔筒每隔5m处的垂直度并绘制曲线图。
