【工业检测】电厂除尘器、冷却塔检测案例

   随着各大企业的向前发展，很多工业的生产设备，结构已经达到一定的工作年限，延续使用必然会涉及到结构的安全。 定期检查，经常性检查，专项检查，存在安全隐患等各种委托的检测很有必要。工业检测常见有发电厂的除尘器检测、冷却塔检测。

   我们公司在近两年有很多的大型国企工业检测经验，前有华电、国电、国能等大型发电厂委托我们对建筑物的安全进行安全可靠性检测鉴定。以下就三个重点项目案例做一下简单介绍。

   一、襄阳某电厂除尘器检测

   该项目涉及到除尘器脱销、除尘器本体、出口烟道、原烟道、净烟道、冷却塔，料仓等单体的检测。其中有钢结构、钢筋混凝土框架结构。

   我们对各结构的概况、使用情况调查。对结构的尺寸复核，构件的材性检测，荷载调查，完损情况调查记录，对结构平面图、结构图的测绘。经我们公司一级结构、二级结构工程师通过盈建科、PKPM等建模软件对结构进行建模力学分析。出具相关的安全性、可靠性鉴定报告。

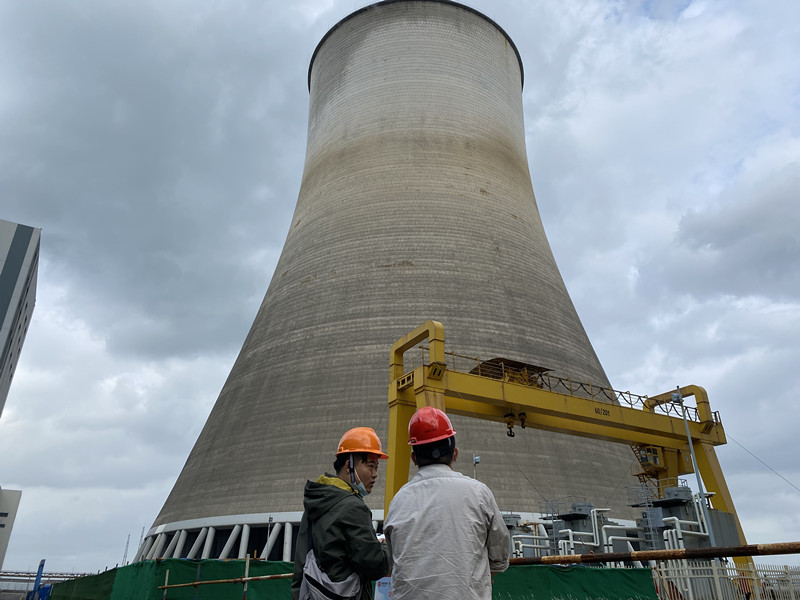

  二、国能宁波某发电厂冷却塔检测鉴定

   我们从冷却塔设计图和竣工图纸进行了大致的了解，该项目冷却塔#5、#6一起设计施工，塔顶标高177.2m，进风口标高12m，进风口直径133363mm，喉部直径77946mm，出风口直径79320mm。混凝土的强度等级C40、抗渗W8、抗冻F50,保护层厚度55mm。采用的钢筋规格有HPB235,HRB335，塔筒内、外侧采用的钢筋直径也是从14~36mm各种排列组合。两个冷却塔在2009年竣工，是亚洲最大的海水冷却塔。

   本次项目主要的检测内容是结构的整体变形、混凝土钢筋配置检测核对、外观质量检查记录，混凝土氯离子含量、混凝土抗压强度（回弹、钻芯取样）等经结构工程师对检测数据的处理，结构模型的建立，进行受力分析，出具结构可靠性检测报告

三、福建华电某电厂除尘器检测

   本电厂共有4个机组，都需要对除尘器本体的结构安全进行检测，结构主要是由钢结构HW400*400,300*300,350*350立柱作为上部与基础传力系统。对上部结构的荷载调查，结构主要构件的材性检测，轴网复核、基础现状调查，通过检测工程师的数据处理，通过盈建科、PKPM等建模软件对结构进行建模力学分析。出具相关的安全性、可靠性鉴定报告。

   1、技术依据

（1）国家标准《建筑结构检测技术标准》GB/T50344-2019；

（2）国家标准《混凝土结构现场检测技术标准》GB/T50784-2013；

（3）行业标准《建筑变形测量规范》JGJ8-2016；

（4）行业标准《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2015；

（5）行业标准《混凝土中钢筋检测技术标准》JGJ/T152-2019；

   2、判定标准

（1）国家标准《既有建筑鉴定与加固通用规范》GB55021-2021；

（2）国家标准《钢结构通用规范》GB55006-2021；

（3）国家标准《工程结构通用规范》GB55001-2021；

（4）国家标准《工业建筑可靠性鉴定标准》GB50144-2019；

（5）国家标准《构筑物抗震鉴定标准》GB50117-2014；

（6）国家标准《建筑结构荷载规范》GB50009-2012；

（7）国家标准《建筑抗震设计规范》GB50011-2010（2016 版）；

（8）国家标准《建筑地基基础设计规范》GB50007-2011；

（9）国家标准《建筑与市政地基基础通用规范》GB55003-2021；

（10）国家标准《建筑工程抗震设防分类标准》GB50223-2008；

（11）国家标准《建筑结构可靠性设计统一标准》GB50068-2018;

（12）行业标准《高层建筑混凝土结构技术规程》JGJ3-2010;

（13）国家标准《钢结构设计标准》GB50017-2017；

（14）委托方提供的相关设计图纸：
