1 项目概况

本次检测项目位于安徽省合肥市，受检项目是厂区内的粉料罐筒仓。因沉降原因，业主方发现地面出现裂缝，为了解受检项目受此裂缝的影响沉降情况，拟委托我司对该筒仓进行沉降观测。

2监测目的及依据

2.1监测目的

本工程的监测目的主要为：

（1）通过监测，确定筒仓所处位置是否有持续沉降的现象；

2.2监测依据

[1] 《国家一、二等水准测量规范》GB/T 12897-2006

[2] 《工程测量规范》GB50026-2007

[3] 《建筑变形测量规范》JGJ8-2007

[4] 《建筑物沉降观测方法》DGJ32/J18-2006

[5] 业主提供的本工程相关资料。

[6] 同类工程实践经验。

3监测内容及项目

根据本工程的实际情况，本工程监测内容为筒仓室的地坪沉降情况，即筒仓位置的竖向位移。

4基准点、监测点布设

4.1基准点布设

按照行业规范《建筑变形测量规范》（JGJ 8-2016）中，第5.2.1中，沉降观测应设置沉降基准点。基准点之间应形成闭合环。

以附近的深埋式水准点作为高程起算点，再在施工影响区域以外的深基础上布置3个高程基准点，编号BM1～BM3。利用深埋式水准点、高程基准点形成高程测量控制网。基准点设在厂区之外较稳定的地方，且尽量采用固定观测墩；无条件布设固定观测墩时用划“十”字的测量道钉埋设。具体布设将在进场后据现场条件确定。

水准控制网采用水准路线测量，定期进行水准控制网联测，校核控制网的稳定性。了解各测点隆沉情况，以相对稳定的点作为原始高程起算点，保证水准测量资料可靠性。

4.2监测点的布设

 按照行业规范《建筑变形测量规范》（JGJ 8-2016）中，邻近堆置重物处、受震动显著影响的部位及基础下的暗浜处，本次沉降观测拟在筒仓周围布设三个基准点，持续观测筒仓的沉降情况。

5监测方法

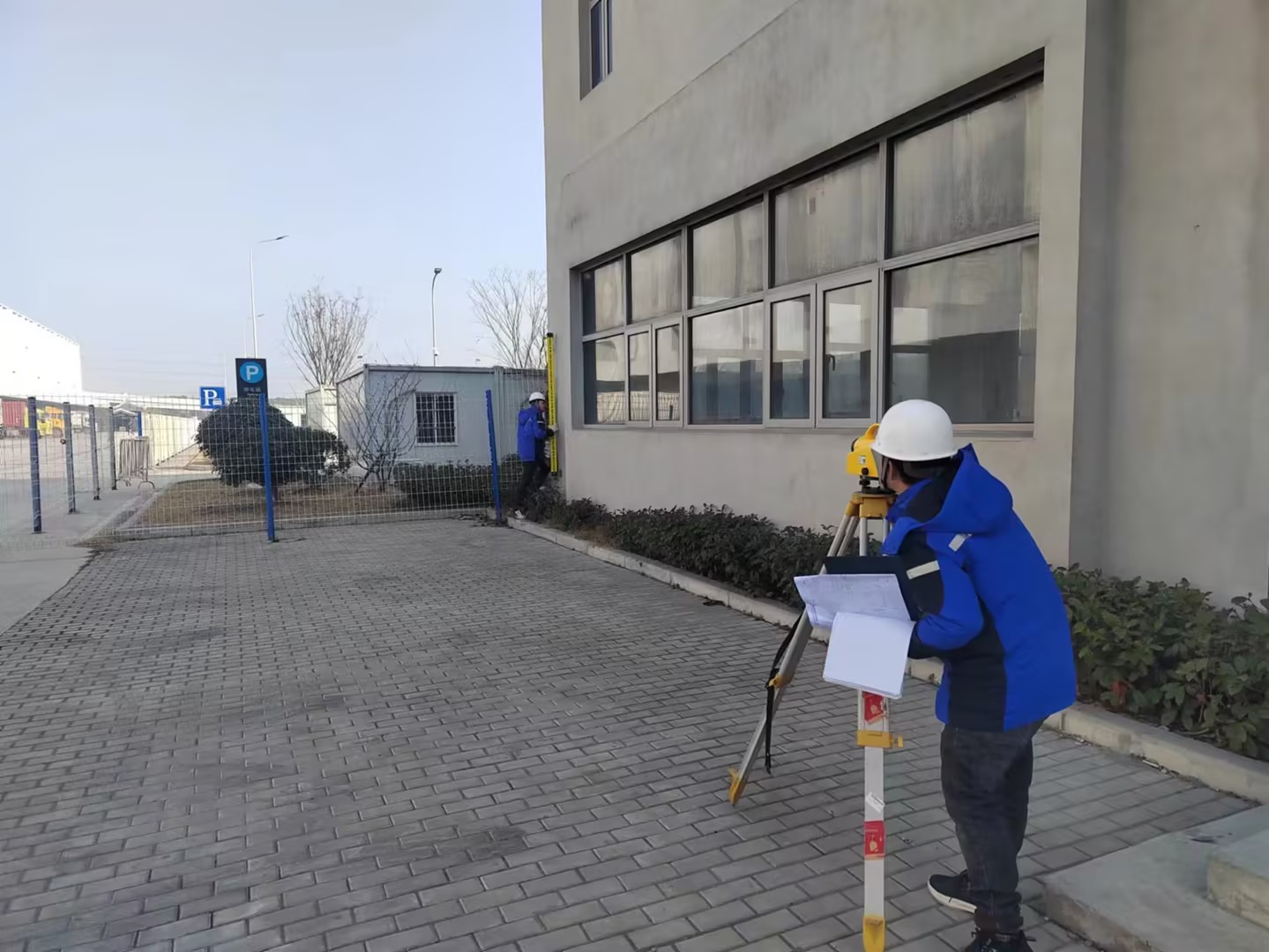

参照按国家二等水准测量规范要求，采用闭合回路法，闭合差≤0.5(n)1/2，n为测站数，测量精度±0.3mm ，历次垂直位移监测是通过工作基点间联测一条二等水准闭合线路，由线路的工作点来测量各监测点的高程,各监测点高程初始值在监测工程前期两次测定（两次取平均），某监测点本次高程减前次高程的差值为本次垂直位移,本次高程减初始高程的差值为累计垂直位移。

6监测周期及频率

6.1监测周期

本项目监测周期预估为六个月。

6.2监测频率

按照行业规范《建筑变形测量规范》（JGJ 8-2016）中第7.1.5中第2条 建筑运营阶段的观测次数，应视地基士类型和沉降速率大小确定。此次沉降观测频率初步拟定为每30天检测一次，连续监测6次，共180天，共计总监测周期6个月，总共监测6次。

按照行业规范《建筑变形测量规范》（JGJ 8-2016）中第7.1.5中第3条观测过程中，若发现大规模沉阵、严重不均匀沉降或严重裂缝等，或出现基础附近地面荷载突然增戚、基础四周大量积水、长时间连续降雨等情况，应提高观测频率，并应实施安全预案。

按照行业规范《建筑变形测量规范》（JGJ 8-2016）中第7.1.5中第4条建筑沉降达到稳定状态可由沉降量与时间关系曲线判定。 当最后 lOOd 的最大沉降速率小于 O. Olmm/d~O. 04mm/d 时，可认为已达到稳定状态。对具体沉降观测项目，最大沉降速率的取值宜结合当地地基土的压缩性能来确定。

按照行业规范《建筑变形测量规范》（JGJ 8-2016）中第7.1.6中每期观测后，应计算各监测点的沉降量、累计沉降量、 沉降速率及所有监测点的平均沉降量。根据需要，可按下式计算

基础或构件的倾斜度 α: (SA - 5B) /L

式中: 5A 5B 一一基础或构件倾斜方向上 两点的沉降量 (mm);

L-A 两点间的距离 (mm)

按照行业规范《建筑变形测量规范》（JGJ 8-2016）中第7.1.7中沉降观测应提交下列成果资料:

1 监测点布置图。

2 观测成果表。

3 时间-荷载-沉降量曲线。

4 等沉降曲线。

根据项目实际情况，监测次数共为6次，持续测量周期为六个月。

当现场监测发现变形过大达到警戒值或出现险情时，应及时调整监测频率，确保人员财产安全。

如果监测六个月后，测量结果表明，筒仓所处位置沉降不稳定，则建议继续监测。
