回弹法测混凝土强度的步骤与要点

　　回弹法测检测混凝土强度是房屋材料检测常用的方法，厂房安全检测工程师总结工作经验，归纳检测步骤与注意要点主要为以下几点：

　　一、检测前：在做检测之前回弹仪器需要先率定，回弹仪的标准状态应是在洛氏硬度HRC为60±2的钢砧上，垂直向下弹击三次，弹击杆应分四次旋转，每次旋转宜为90°，弹击杆每次旋转一次的平均率定值应为80±2。

　　二、检测中：在使用回弹仪检测混凝土强度时需要注意操作要点。

　　1. 每一结构或构件测区数不应小于10个，对某一方向尺寸不小于4.5m且另一方向尺寸小于0.3m的构件，其测区数量可适当减少，但不应少5个。

　　2.相邻两个测区的间距应该控制在2m以内，测区离构件端部或施工缝边缘的距离不宜大于0.5m，且不宜小于0.2m。

　　3.检测面应为混凝土表面，并应清洁，平整，不应有疏松层，浮浆，油垢，涂层以及麻面，蜂窝必要时可以用砂轮清除疏松层和杂物，不应有残留粉尘和碎屑。

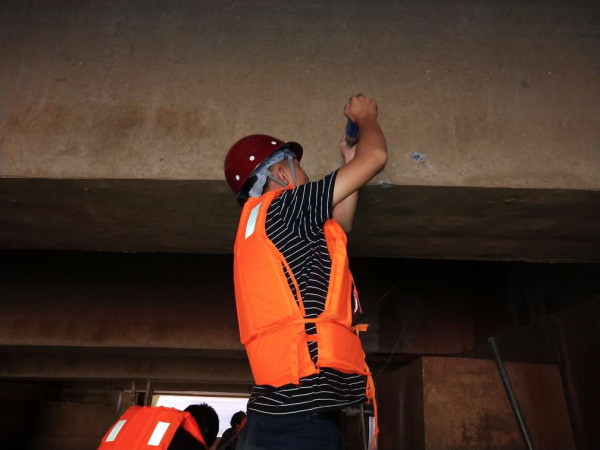

　　4.检测时回弹仪的轴线应始终垂直于结构或构件混凝土检测面，缓慢施压准确读数，快速复位。

　　5. 测点宜在测区范围内均匀分布，相邻两测点的净距不小于20mm，测点距外露钢筋，预埋件的距离不小于30mm，测点不应在气孔或外露石子上，同一测点只弹一次，每一测区应记录16个回弹值，每一测点的回弹值读数估读至1。

　　三、碳化深度检测

　　1.用适当的工具在混凝土表面形成直径15mm的孔洞。

　　2.清除孔洞中的粉未和碎屑，且不得用水擦洗。

　　3.用深度为百分之1到百分之2的酚酞酒精溶液滴在孔洞内壁的边缘处，当已碳化与未碳化界线清晰时，就采用碳化深度测量仪测量已碳化混凝土交界面到混凝土表面的垂直距离，并应测量3次，每次计数应精确至0.25mm,取三次测量的平均值作为结果，闰应精确至0.5mm。

　　四、回弹值碳化深度都检测完了，把检测的数据拿回来进行计算，按照回弹法检测混凝土抗压强度技术规程计算出受检测混凝的强度是多少。
