地坪开裂之沉降观测案例分享

1监测目的

本工程的监测目的主要有：

（1）通过监测，确定变压器所处位置的沉降是否稳定；

（2）比对检测结果，确定变压器及连接软管是否存在倾覆或断裂的风险；

2监测依据

[1] 《国家一、二等水准测量规范》GB/T 12897-2006

[2] 《工程测量规范》GB50026-2007

[3] 《建筑变形测量规范》JGJ8-2007

[4] 《建筑物沉降观测方法》DGJ32/J18-2006

[5] 业主提供的本工程相关资料。

[6] 同类工程实践经验。

3监测内容及项目

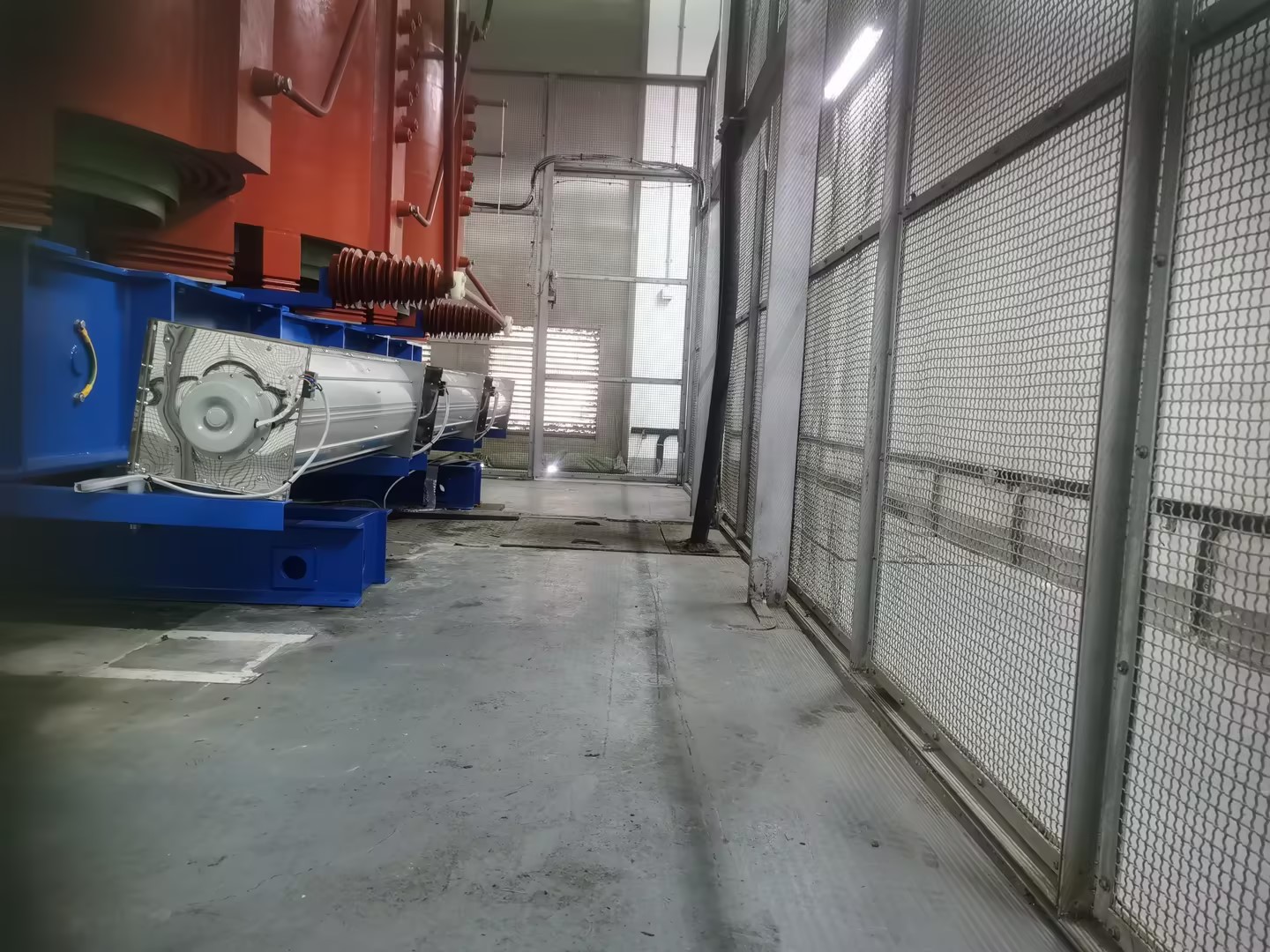

根据本工程的实际情况，本工程监测内容为变压器室的地坪沉降情况，即变压器位置的竖向位移。

4基准点、监测点布设

4.1基准点布设

按照行业规范《建筑变形测量规范》（JGJ 8-2016）中，第5.2.1中，沉降观测应设置沉降基准点。特等和一等沉降观测，基准点应不少于4个，其他等级沉降观测，基准点不应少于3个。基准点之间应形成闭合环。

以附近的深埋式水准点作为高程起算点，再在施工影响区域以外的深基础上布置3个高程基准点，编号BM1～BM3。利用深埋式水准点、高程基准点形成高程测量控制网。基准点设在厂区之外较稳定的地方，且尽量采用固定观测墩；无条件布设固定观测墩时用划“十”字的测量道钉埋设。具体布设将在进场后据现场条件确定。

水准控制网采用水准路线测量，定期进行水准控制网联测，校核控制网的稳定性。了解各测点隆沉情况，以相对稳定的点作为原始高程起算点，保证水准测量资料可靠性。

4.2监测点的布设

 按照行业规范《建筑变形测量规范》（JGJ 8-2016）中，邻近堆置重物处、受震动显著影响的部位及基础下的暗浜处，本次沉降观测拟在室外布设三个基准点，室内布设六个监测点，共计9个沉降观测点，持续观测变压器的沉降情况。

5监测方法

参照按国家二等水准测量规范要求，采用闭合回路法，闭合差≤0.5(n)1/2，n为测站数，测量精度±0.3mm ，历次垂直位移监测是通过工作基点间联测一条二等水准闭合线路，由线路的工作点来测量各监测点的高程,各监测点高程初始值在监测工程前期两次测定（两次取平均），某监测点本次高程减前次高程的差值为本次垂直位移,本次高程减初始高程的差值为累计垂直位移。

6监测周期及频率

6.1监测周期

本项目监测周期预估为两个月。

6.2监测频率

按照行业规范《建筑变形测量规范》（JGJ 8-2016）中第7.1.5中第2条 建筑运营阶段的观测次数，应视地基士类型和沉降速率大小确定。考虑到本次检测情况较为紧急，此次沉降观测频率初步拟定为每3天检测一次，连续监测4次，共10天；后每周监测1次，持续监测7周，共计总监测周期2个月，总共监测11次。

按照行业规范《建筑变形测量规范》（JGJ 8-2016）中第7.1.5中第3条观测过程中，若发现大规模沉阵、严重不均匀沉降或严重裂缝等，或出现基础附近地面荷载突然增戚、基础四周大量积水、长时间连续降雨等情况，应提高观测频率，并应实施安全预案。

按照行业规范《建筑变形测量规范》（JGJ 8-2016）中第7.1.5中第4条建筑沉降达到稳定状态可由沉降量与时间关系曲线判定。 当最后 lOOd 的最大沉降速率小于 O. Olmm/d~O. 04mm/d 时，可认为已达到稳定状态。对具体沉降观测项目，最大沉降速率的取值宜结合当地地基土的压缩性能来确定。

按照行业规范《建筑变形测量规范》（JGJ 8-2016）中第7.1.6中每期观测后，应计算各监测点的沉降量、累计沉降量、 沉降速率及所有监测点的平均沉降量。根据需要，可按下式计算

基础或构件的倾斜度 α: (SA - 5B) /L

式中: 5A 5B 一一基础或构件倾斜方向上 两点的沉降量 (mm);

L-A 两点间的距离 (mm)

按照行业规范《建筑变形测量规范》（JGJ 8-2016）中第7.1.7中沉降观测应提交下列成果资料:

1 监测点布置图。

2 观测成果表。

3 时间-荷载-沉降量曲线。

4 等沉降曲线。

根据项目实际情况，监测次数共为11次，持续测量周期为两个月。

当现场监测发现变形过大达到警戒值或出现险情时，应及时调整监测频率，确保人员财产安全。

如果监测两个月后，测量结果表明，变压器所处位置沉降不稳定，则建议继续监测。

7监测报警值

参照有关规范，结合业主方所提供的变压器相关资料制定本次监测报警值。

8监测仪器设备及检定要求

8.1监测仪器设备

主要采用仪器设备见下表：

监测仪器设备表

8.2仪器检定

所有监测仪器设备在开工前送国家认可的计量校准/检定试验室进行强制检定，施工期间监测仪器需进行连续标定。

9质量保证

9.1监测方法

（1）在具体测试中固定测试人员，以尽可能减少人为误差；

（2）在具体测试中固定测试仪器，以尽可能减少仪器本身的系统误差；

（3）在具体测试中固定时间按基本相同的路线，以减少温度、湿度造成的误差；

（4）具体测试中用相同方法进行测试，以减少不同方法间的系统误差。

9.2监测仪器

（1）监测仪器在投入使用以前，均应由法定计量单位进行校验，经检验合格并在有效期内方可使用；

（2）在每天的监测之前均应对所使用的仪器进行自检，并详细记录自检情况，使用完毕后记录仪器运转情况；

（3）使用过程中若发生仪器异常的情况，除立即对仪器进行维修或调换外，同时对该仪器当天监测的数据进行重新观测。
