【烟囱检测】什么是烟囱垂直度检测

作者:工程检测 日期:2022-12-01 10:26:00 阅读:0

  烟囱一般有砖烟囱、钢筋混凝土烟囱和钢烟囱三类,工业用烟囱多为圆柱体,上细下粗,一般用在工业的大厂房,如大锅炉、冶炼厂、电厂等。烟囱通常是垂直的,或尽可能接近垂直,以确保气体平稳流动,吸入空气进入所谓的烟囱燃烧或烟囱效应。热电厂等工程超过100米高的烟囱比比皆是,如何检查其垂直度,是一个棘手的事情。本文就厂房检测中心实施的湖北省荆州市一座单筒式现浇混凝土结构烟囱垂直度检测项目来浅聊下烟囱检测相关。

  本次烟囱垂直度检测项目受检烟囱位于湖北省荆州市开发区,为一座单筒式现浇混凝土结构烟囱,建造于2022年,烟囱总高度99.80m,内设隔烟墙及耐酸耐火砖衬砌,外立面设有钢爬梯;筒身底部外径8988mm,内径7140mm;筒身顶部外径4986mm,内径3226mm。为了解烟囱垂直度现状,业主特委托对该烟囱进行垂直度检测。

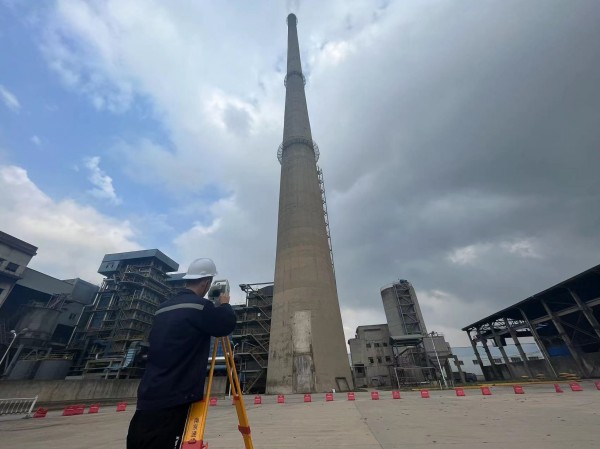

烟囱检测-烟囱垂直度检测

  技术依据及判定标准:

  (1)《建筑结构检测技术标准》(GB/T50344-2019);

  (2)《建筑变形测量规范》(JGJ 8-2016);

  (3)《烟囱可靠性鉴定标准》(GB 51056-2014)。

  本次烟囱检测的主要内容为烟囱垂直度检测,采用RTS112SR5L型全站仪,选取13.98m标高及25.98m标高处衬砌突变处各选取三个点进行相对坐标测量,选取Q1点为零点,利用同一高度三个点拟合成圆,得出两个圆心的偏差值,对应计算出倾斜率;由测量结果可知,受检烟囱倾斜率为0.92‰,小于《烟囱可靠性鉴定标准》(GB 51056-2014)中表11.2.8中a级1.20‰的限值。
